Ravaglioli TD3200HP.3

3D-hjulinställningsenhet som passar för användning med alla lyftbryggor.
Ravaglioli TD3200HP.3 hjulinställningsenhet kräver ingen platskrävande bom eller kamerastativ framför lyftaren.
  • Produktkod: RAVTD3200HP.3
  • Extremt snabb 3D-justering!
  • Inget platskrävande kamerastativ på golvet
  • Mätning och justering i alla höjder
  • Inga behov av att flytta på fordonet
  • Kan användas med flera lyftbryggor
  • Passar alla typer av lyftbryggor
  • Trådlösa Bluetooth-projektorer
  • Animerade instruktioner
  • Databas: över 90 000 fordon

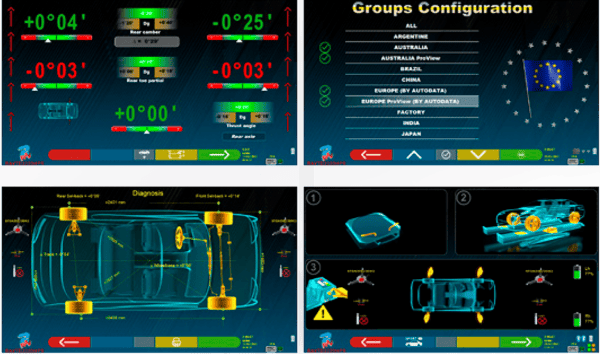

  • Standardiserad chassidiagnostik i mjukvaran
  • ADAS-beredskap, tillval
  • Tillverkat i Italien

Ravaglioli TD3200HP.3

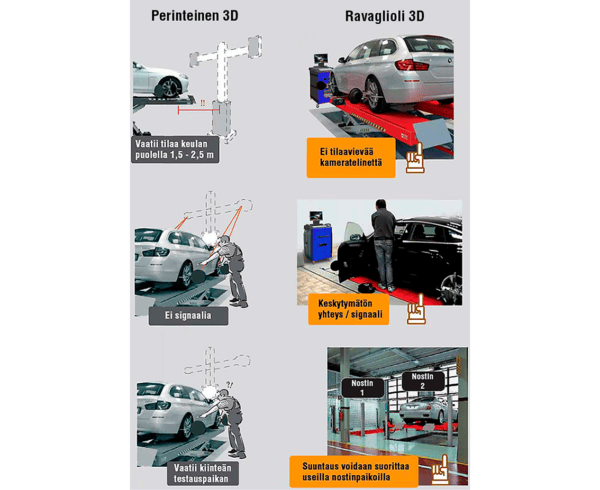

Ravaglioli TD3200HP.3 är en högkvalitativ och snabb 3D-hjulinställningsenhet där batteridrivna kameror placeras i fästen monterade på lyftbryggan under inställningen. Denna lösning sparar utrymme då inga fasta stolpar eller kamerastativ behövs framför lyftbryggan. Det frigjorda utrymmet framför kan användas för arbetsbord, ljusinställningsutrustning eller för en rullvagn för att öka lyftbryggans användningsområden.
Vid behov kan flera lyftbryggor utrustas med kamerahållare för att använda inställningsenheten med flera lyftbryggor.
Tack vare högkvalitativa fästen för fälgen uppstår ingen förskjutning mellan fälg och fäste. Om fälgen är rak kan man bortse från kompensationen för fäljskruvning och behöver inte flytta på fordonet. Detta är särskilt fördelaktigt vid inställning av stora och tunga fordon.
TD3200HP.3 är lämplig för användning med alla typer av lyftbryggor. Enhetsprogramvaran kan kompensera för små fel i lyftbryggans planhet, vilket innebär att lyftbryggan inte behöver vara helt horisontell under mätningen eller justeringen.

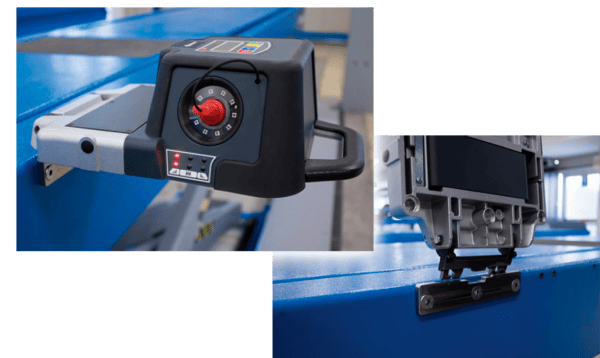

Båda kamerorna har fem knappar för navigering i programvaran och en LCD-skärm där användaren kan se nödvändig grundinformation, vilket innebär att man inte behöver titta på enhetens skärm hela tiden.
Ingår:

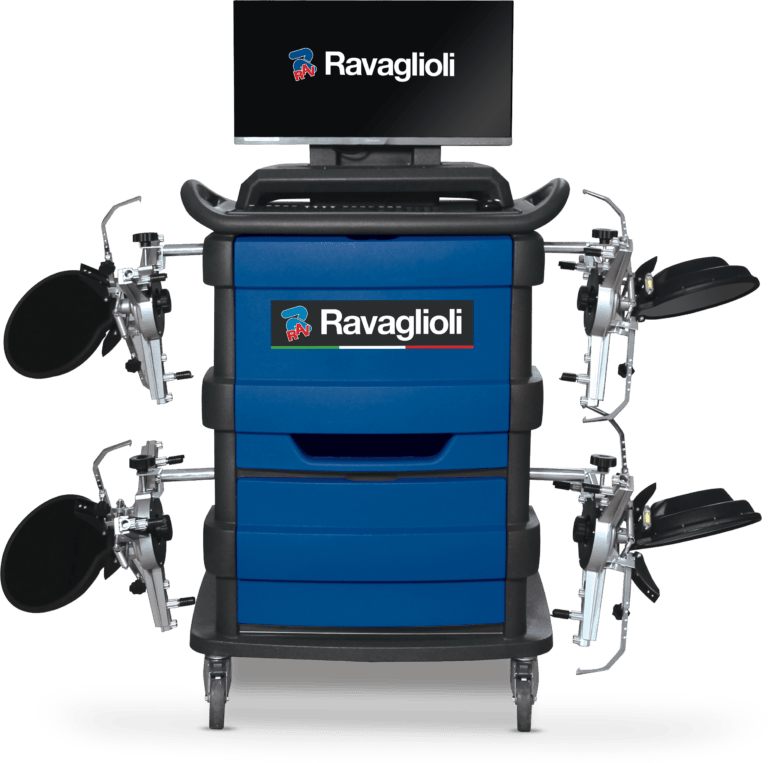

Enhetvagn: Med PC, 27-tums skärm, tangentbord och skrivare.
2 st 3D-kameror
4 st självcentrerande snabbfästen med tre punkter för fälgen
4 st 3D-målplattor
1 par S110A7 svängbara plattor (diameter 310 mm, maxlast 1000 kg/platta)
1 st bromsring
1 st rattring
1 st användarhandbok CD

Produktinformation

Tekniska detaljer
Tillverkare: Ravaglioli
Hjulspecifik kamjustering/slipning: +/- 20°
Total justering / slipning: +/- 20°
Krängningsjustering: +/- 20°
Camber: +/- 10°
Caster: +/- 18°
KPI (SAI): +/- 18°
Set Back (specialitet): +/- 5°
Set Back framaxel: +/- 5°
Geometrisk mittlinje: +/- 5°
Spårvidd: +/- 5°
Maximal svängningsvinkel: +/- 50°
Minsta däckstorlek: 8 tum
Största hjuldiameter: 24 tum
Största axelavstånd: 4500 mm
Ladda ner produktinformation
BEHÖVER JAG NÅGRA TILLBEHÖR TILL MASKINEN?

All nödvändig utrustning medföljer om du redan har en lyftbrygga med hjulinställningsutrustning, det vill säga spår för framhjulen och integrerade glidytor för bakre hjul.

Om din lyftbrygga har släta bryggor behöver du separata glidytor för bakre hjul. I så fall rekommenderar vi att du väljer ytanmonterade, långa Optimo sväng- och glidytor.

Dessutom behöver du antingen en Ravaglioli R.M.S eller en Haweka lutningsvinkelmätare om du utför hjulinställningar på Mercedes Benz-bilar.

Vi rekommenderar också Hawekas rattvattenpass för att centrera ratten.
